2D- und 3D-Messtechnik
Genaue zwei- und dreidimensionale Messtechniken ermöglichen die zuverlässige Überprüfung von Regelgeometrien und Freiformflächen. Das METAS unterstützt dieses Fachgebiet mit eigenentwickelten und weltweit einzigartigen Messsystemen.
2D- und 3D-Messtechnik im Alltag
Die zweidimensionale Messtechnik ermöglicht die genaue Bestimmung der X- und Y-Koordinaten ausgewählter Punkte auf dem Prüfling, beispielsweise einer Photomaske. Die dreidimensionale Messtechnik erfasst zusätzlich die Z-Koordinate und ermöglicht dadurch die Bestimmung komplexer Oberflächengeometrien anhand von 3D-Punktewolken. Mit computertomografischen Verfahren lassen sich darüber hinaus auch innenliegende Bauteilmerkmale dreidimensional erfassen.
2D-Messtechniken kommen beispielsweise in der Halbleiterindustrie bei der Qualitätssicherung oder in der Pharmaindustrie bei mikroskopischen Untersuchungen zum Einsatz. Das Anwendungsfeld der 3D-Messtechnik erstreckt sich hingegen über weite Bereiche der industriellen Fertigung. Je nach Messaufgabe kommen dabei optische und taktile Messtechniken, oder computertomografische Verfahren zum Einsatz.
Typische Anwendungen der 2D- und 3D-Messtechnik
Die zwei- und dreidimensionale Messtechnik kommt in zahlreichen Anwendungen zum Einsatz:
- Photomaskenmesstechnik: hochgenaue Vermessung von Strukturen auf Photomasken für die Halbleiterfertigung sowie optische Messgeräte
- Koordinatenmesstechnik: Prüfung von Mass-, Form- und Lagetoleranzen an komplexen Bauteilen und Freiformflächen
- Industrielle Computertomographie (CT): zerstörungsfreie dimensionelle Prüfung und Analyse von Innen- und Aussenstrukturen
Unsere Dienstleistungen im Fachgebiet 2D- und 3D-Messtechnik
Kalibrierungen
Durch unsere Kalibrier- und Messdienstleistungen bieten wir Zugang zu weltweit einzigartigen Messsystemen, die während jahrelanger Forschungs- und Entwicklungsarbeit am METAS entwickelt wurden und äusserst geringe Messunsicherheiten aufweisen.
METAS Maskenmessmaschine
- Photomaske: Koordinaten von Strukturen bis 300 mm x 400 mm
- Photomaske mit Prüfkreisen: Durchmesser und Rundheit bis ø1 mm

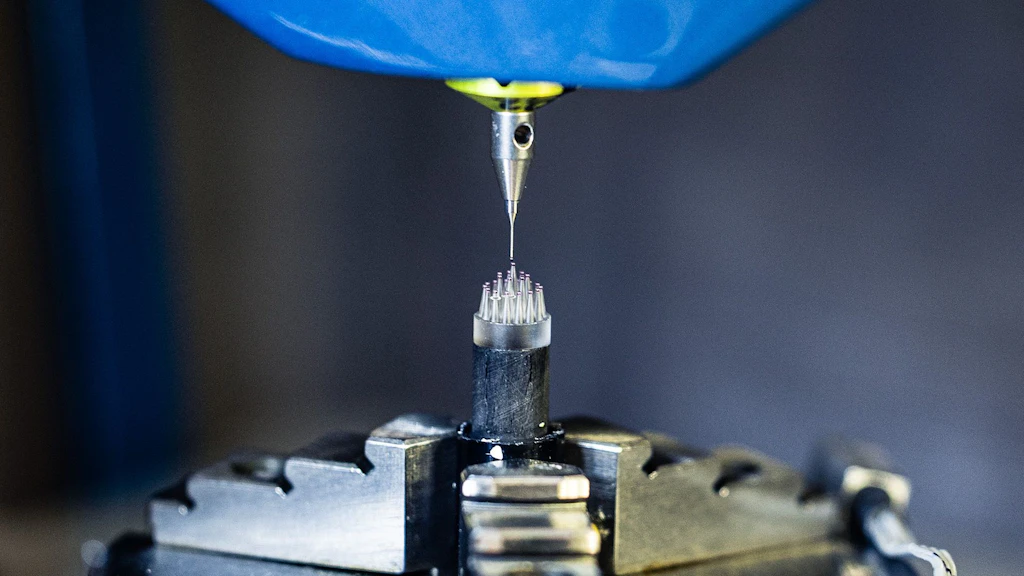

METAS µCMM und SIP Orion 6
- Mehrkugelnormale
- Konturnormale
- Kugelplatten
- Diverse Masse bis 80 mm (µCMM) und 1200 mm (Orion 6)
METAS CT - metrologische Röntgencomputertomographie
- Formfehler im Vergleich zu CAD Daten von Innen- und Aussenstrukturen
Eine detaillierte Übersicht unserer Kalibrierdienstleistungen im Bereich der 2D- und 3D Messtechnik finden Sie in unserem Dienstleistungskatalog sowie in unseren CMC-Einträgen in der KCDB.
Die von Ihnen gewünschte Dienstleistung ist nicht aufgeführt? Zögern Sie nicht, uns zu kontaktieren, damit wir gemeinsam eine individuelle Lösung für Ihr Problem finden können.
