Oberflächenmessungen
Die Beschaffenheit der Oberfläche ist eine der wesentlichen Eigenschaften mechanisch gefertigter Teile. Sie bestimmt nicht nur deren Aussehen, sondern auch funktionelle Eigenschaften wie Reibung, Verschleissverhalten oder Laufruhe.
Oberflächenmessung im Alltag
Konstruktionszeichnungen enthalten fast immer Angaben zur geforderten Oberflächenbeschaffenheit. Sie geben damit meist auch das Bearbeitungsverfahren und die Eigenschaften des für die Bearbeitung verwendeten Werkzeugs vor. Sehr feine Oberflächen müssen poliert, geläppt oder feingeschliffen werden, bei gröberen reicht beispielsweise Drehen oder Fräsen. Die unterschiedlichen Oberflächenbeschaffenheiten werden in der EN ISO 21920 beschrieben und bilden die Grundlagen für deren Charakterisierung und Kalibrierung in der metrologischen Anwendung.
Typische Anwendungen der Oberflächenmessung

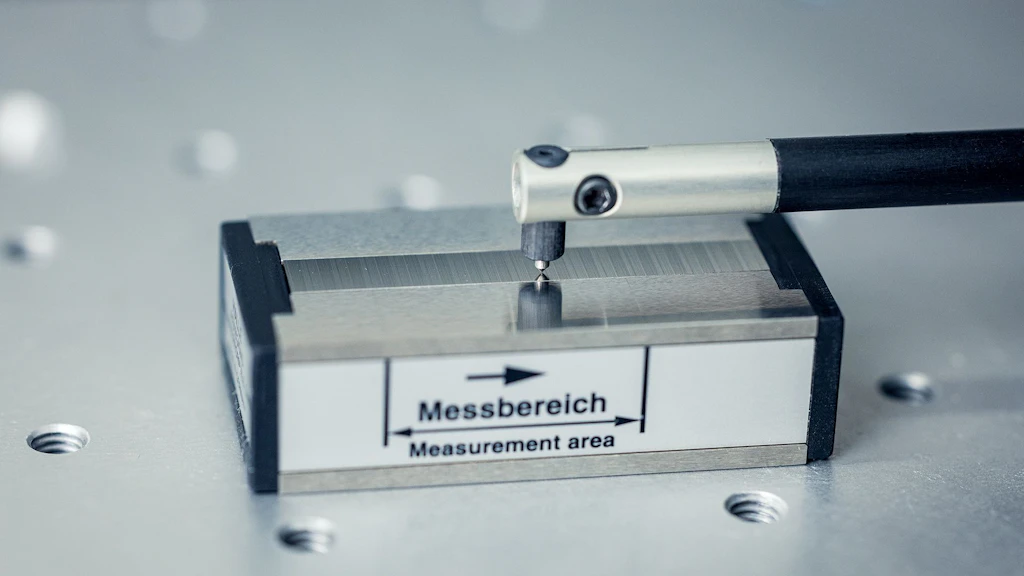

Die Oberflächenbeschaffenheiten werden in der industriellen Fertigung aber auch in Prüf- und Kalibrierlaboren meist mittels Tastschnittgeräten charakterisiert. Das Messprinzip ist einfach und einem Grammophon ähnlich: Mit einem rauscharmen Vorschubgerät wird eine Diamant-Tastspitze mit normiertem Radius über die Oberfläche gezogen. Das Signal der Auslenkung wird digital als Profil aufgezeichnet. Daraus werden anschliessend nach Filterung die Kenngrössen errechnet. Die Kalibrierung der Tastschnittgeräte erfolgt mit Oberflächennormalen. Dazu gehören insbesondere:
- Rillennormale zur Einstellung oder Überprüfung der Tasterempfindlichkeit
- periodische und aperiodische Raunormale zum Kalibrieren und Validieren des Gesamtgerätes.
Nebst der Oberflächenmessung anhand von Tastschnittgeräten kann mittels Ebenheitsinterferometrie zusätzlich die Ebenheit von Oberflächen charakterisiert werden. Über Ebenheitsnormale, die in der Regel aus Glas, Silizium oder Metall gefertigt sind, können solche interferometrische Messverfahren kalibriert werden.
Unsere Dienstleistungen im Fachgebiet Oberflächenmessung
Kalibrierungen
Wir bieten Kalibrierungen und Messungen unter anderem für folgende Oberflächennormale an:
- Tiefeneinstellnormale (Typ A)
- Wellenlängennormale (Typ C)
- Raunormale (Typ D)
- Konturnormale
- Schneidkantenradiusnormale
- Ebenheitsnormale
Eine detaillierte Übersicht unserer Kalibrierdienstleistungen im Bereich der Oberflächenmessung finden Sie in unserem Dienstleistungskatalog sowie in unseren CMC-Einträgen in der KCDB.
Die von Ihnen gewünschte Dienstleistung ist nicht aufgeführt? Zögern Sie nicht, uns zu kontaktieren, damit wir gemeinsam eine individuelle Lösung für Ihr Problem finden können.
