Winkelmessung

Genaue Winkelmessungen sind grundlegend für Anwendungen in Industrie, Forschung, Sicherheit und Handel. Das METAS unterstützt die Industrie, Labore und Behörden mit der Kalibrierung von Winkelnormalen und Winkelmessinstrumenten.

Winkelmessung im Alltag

Winkelmessungen stellen eine Besonderheit in der dimensionellen Metrologie dar. Ihre Definition stützt sich nicht direkt auf eine SI-Einheit ab, sondern definiert sich selbst durch Teilungen eines ganzen Kreises. Winkelmessungen kommen typischerweise in der Qualitätssicherung und Fertigungsmesstechnik zum Einsatz, um die geometrische Ausrichtung von Werkstücken, Flächen oder Achsen zu überprüfen. Besonders häufig kommen sie bei Werkzeugmaschinen, Koordinatenmessmaschinen aber auch bei optischen Messsystemen zum Einsatz. In der Kalibriertechnik dienen Winkelmessungen zudem der Überprüfung und Rückführung von Winkelmessgeräten.

Typische Anwendungen der Winkelmessung

Bei der Winkelmessung werden die Rechtwinkligkeit, Parallelität, Neigung oder definierte Winkelmasse in unterschiedlichsten Anwendungen geprüft:

• Werkzeugmaschinen: Winkelfehler der Maschinenachsen beispielsweise von Drehfräsmaschinen
• Beugungswinkel
• Koordinatenmessmaschinen: Rechtwinkligkeit und Ausrichtung von X-, Y- und Z-Achsen
• Optik: Winkel von Linsen und Spiegeln
• Robotik: Gelenk- und Achswinkel von Industrierobotern
• Maschinenbau: Winkellage und Ausrichtung von Führungen, Schlitten oder Baugruppen

Unsere Dienstleistungen im Fachgebiet Winkelmessung

Kalibrierungen

Wir bieten Kalibrierungen und Messungen unter anderem für folgende Winkelnormale und Winkelmessinstrumente an:

• Autokollimatoren und elektronische Neigungsmesser
• Optische Polygone
• Drehgeber, Rundtische sowie Indexrundtische
• Winkelendmasse
• Hartgesteinswinkel

Eine detaillierte Übersicht unserer Kalibrierdienstleistungen im Bereich der Winkelmessung finden Sie in unserem Dienstleistungskatalog sowie in unseren CMC-Einträgen in der KCDB.

• Dienstleistungskatalog Labor Länge, Nano- und Mikrotechnik

  PDF419.21 kB1. Juni 2025

• Key Comparison Database (KCDB) des Internationalen Büros für Mass und Gewicht

Die von Ihnen gewünschte Dienstleistung ist nicht aufgeführt? Zögern Sie nicht, uns zu kontaktieren, damit wir gemeinsam eine individuelle Lösung für Ihr Problem finden können.

Messmethoden und Technologien

Winkelteilungen

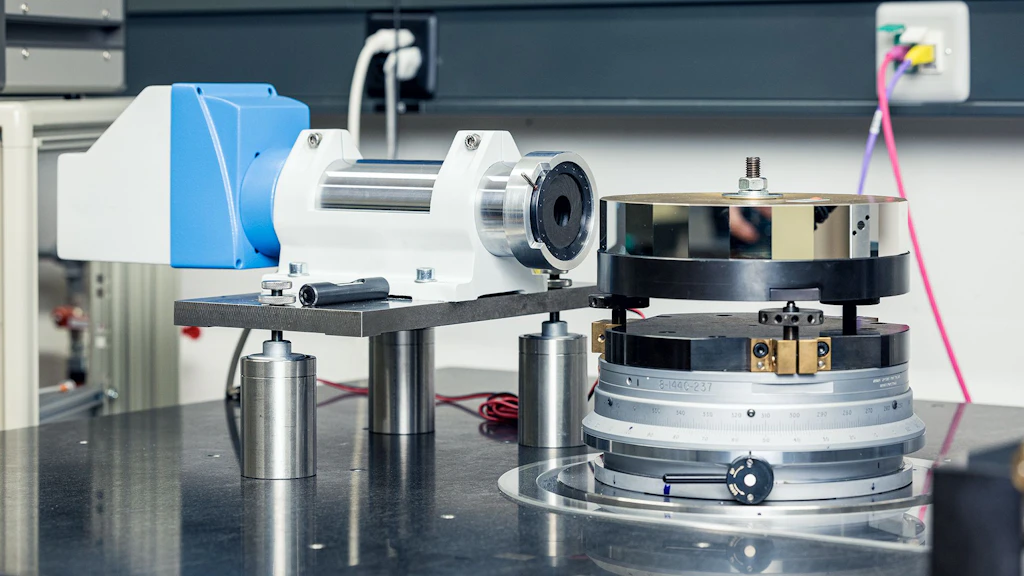

Das nationale Normal für Winkelmessungen am METAS besteht aus einem luftgelagerten Rundtisch. Das Messsystem verfügt über eine Auflösung von 0,035″. Der Rundtisch wird über ein Friktionsrad angetrieben und kann mithilfe eines Piezoaktors zur Feinpositionierung numerisch gesteuert werden.

Durch den Einsatz selbstkalibrierender Verfahren in Kombination mit einem Indextisch und einem optischen Polygon wird der Rundtisch numerisch korrigiert. Dadurch wird eine Messgenauigkeit von besser als 0,1″ erreicht.

Der beschriebene Winkelmesstisch bildet die Grundlage für die Kalibrierung von Winkelnormalen wie Winkelendmassen, optischen Polygonen, Teilapparaten und inkrementellen Winkelgebern.

Kleine Winkel

Kleine Winkel werden vorzugsweise mit Sinusstäben erzeugt, d. h. durch das Verhältnis zweier Längen. Diese dienen der Kalibrierung von elektronischen Nivelliergeräten oder Autokollimatoren. Ein Winkelinterferometer, das auf dem numerisch gesteuerten Drehtisch montiert werden kann, bietet eine Auflösung von 0.008" und ermöglicht somit die Kalibrierung von Autokollimatoren in einem grossen Bereich. Ein 200 mm langer Spiegelstab aus Zerodur, der auf einem Flexur-Drehgelenk gelagert und von einem piezoelektrischen Aktuator angetrieben wird, kann Drehwinkel im Bereich von ±7" und mit einer Auflösung von 0.001" für Anwendungen mit höchster Genauigkeit erzeugen.
